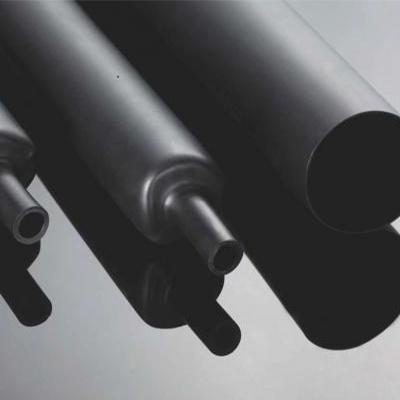

COTRAN HMWT Термоусадочная трубка со средней стенкой

Термоусадочная трубка COTRAN HMWT со средней стенкой изготовлена из радиационно-сшитого полиолефина. Специально разработанная формула придает трубкам выдающиеся физические, химические и электрические свойства, а также соответствует требованиям RoHS и других стандартов, касающихся окружающей среды. Он предназначен для герметизации и защиты электрических соединений, кабельных наконечников и соединений, где требуется электрическая изоляция и водонепроницаемость. Коэффициент усадки 3:1 позволяет легко устанавливать его на разъемы неправильной формы и большие разъемы.

Запрос сейчас

Внедрение продукции

Характеристики продукта

Коэффициент усадки 3:1
Полужесткий
устойчивый к ультрафиолетовому излучению
Соответствует RoHS

Технические свойства

Недвижимость	Единица	Метод испытания	Требования
Рабочая температура			-55â от до +110â
Продольные изменения	%	АСТМ Д2671	от 0 до -10
Эксцентриситет	%	АСТМ Д2671	Макс. 50
Прочность на растяжение	МПа	МЭК 60684-2	Мин. 12
Предельное удлинение	%	МЭК 60684-2	Мин. 350
Тепловое старение Прочность на растяжение Предельное удлинение	МПа %	МЭК 60684-2 /150°C, 168 часов	Мин.12 Мин.300
Гибкость при низких температурах		МЭК 60684-2/ -30°C, 4 часа	Нет трещин и поломок
Диэлектрическая прочность	кВ/мм	МЭК 60684-2	Мин. 20
Объемное сопротивление	Î©.см	МЭК 60684-2	Мин. 1,0х1014
Водопоглощение	%	МЭК 60684-2/ 23°C, 336 часов	Макс. 0,15

Спецификация

Номер позиции	В состоянии поставки (мм)	После восстановления (мм)		Стандартная длина (мм)
Номер позиции	*D(Мин.)**	*d(Макс.)**	*w(Мин.)**	Стандартная длина (мм)
ВМВТ 8/2	8	2.0	1.7	1000-1500
ВМВТ 12/3	12	3.0	1.8	1000-1500
ВМВТ 16/5	16	5.0	2.0	1000-1500
HMWT 19/5	19	5.0	2.0	1000-1500
ВМВТ 22/6	22	6.0	2.4	1000-1500
ВМВТ 28/6	28	6.0	2.5	1000-1500
ХМВТ 33/8	33	8.0	2.5	1000-1500
ВМВТ 40/12	40	12.0	2.5	1000-1500
ВМВТ 55/16	55	16.0	2.7	1000-1500
ХМВТ 65/19	65	19.0	2.8	1000-1500
HMWT 75/22	75	22.0	3.0	1000-1500
ВМВТ 95/25	95	25.0	3.0	1000-1500
HMWT 115/34	115	34.0	3.0	1000-1500
HMWT 140/42	140	42.0	3.0	1000-1500
HMWT 160/50	160	50.0	3.0	1000-1500
HMWT 180/58	180	58.0	3.0	1000-1500
HMWT 205/65	205	65.0	3.0	1000-1500
HMWT 235/65	235	65.0	3.0	1000-1500
HMWT 265/75	265	75.0	3.0	1000-1500
HMWT 300/85	300	85.0	3.0	1000-1500
HMWT 350/100	350	100.0	3.0	1000-1500

D* = внутренний диаметр в состоянии поставки

d* = Внутренний диаметр после полного восстановления.

w* = толщина стенки после полного восстановления

Стандартный цвет трубок – черный.

Срок годности и хранения

Срок годности термоусадочной трубки со средними стенками COTRAN HMWT составляет 5 лет с даты изготовления при хранении в хранилище с контролируемой влажностью (от -10°C до 40°C и относительной влажности <75%).
